1. 項目概述與現場情況

實驗室外有一臺風機和電機，設備開啟時的噪聲很大，對附近的職工樓及實驗室產生極大影響，為此特邀我司進行噪聲治理。噪聲源照片如下：

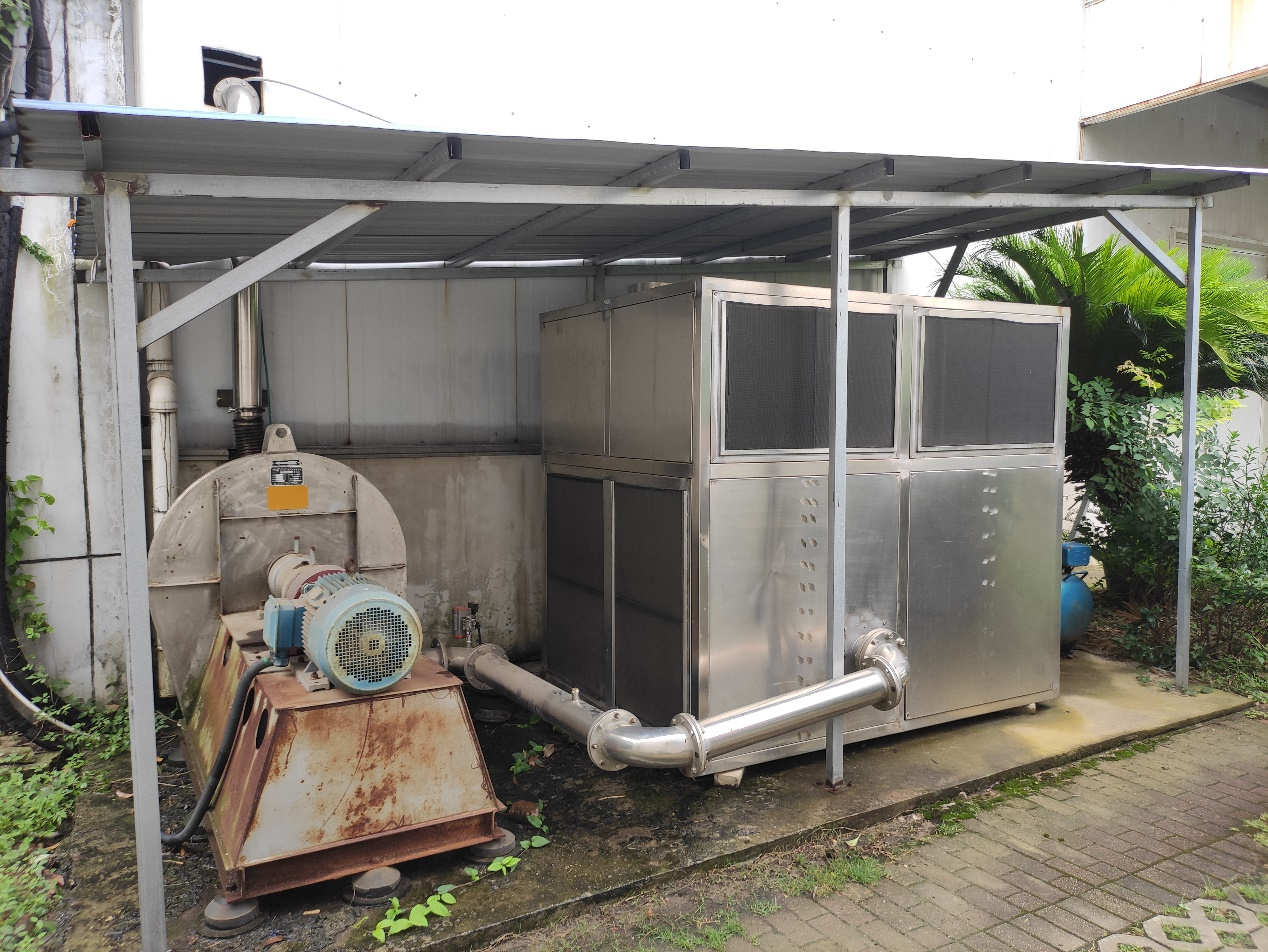

圖1-1 噪聲源現場照片

通過對現場的了解及對此類項目的噪聲治理經驗，我公司制訂了本降噪方案，希望通過有效的、科學的降噪措施使得機器運行時向外輻射的噪聲有明顯下降。

2. 現場實測數據

我司于6月19日對現場進行勘察檢測。檢測現場噪聲數據如下表：

3. 治理目標

根據當?shù)芈暛h(huán)境質量功能區劃，噪聲治理區所在區域聲環境質量總體為2類功能區，執行GB3096-2008《聲環境質量標準》2類標準，即晝間≤60dB（A），夜間≤50dB（A）。

表3-1  《聲環境質量標準》（GB3096-2008）

4. 設計依據與設計原則

4.1. 設計依據

（1）《建設項目環境保護設計規定》（87）國環字第002號

（2）《建設項目環境保護管理?xiàng)l例》1998年11月29日國務院令

（3）《聲環境質量標準》               GB3096-2008

（4）《工業企業廠界環境噪聲排放標準》 GB22337-2008

（5）《建筑設計防火規范》             GB16-87（2001年版）

（6）《建筑結構荷載規范》             GBJ50009-2000

（7）《鋼結構設計規范》               GB50017-2003

（8）《建筑隔聲測量規范》             GBJ75-84

 （9）《隔聲的檢測標準》               GB/T50121-2005

（10）《通風消聲器執行標準》          HJ/T16-1996

（11）甲方提供的現場資料和其他相關資料

（12）本公司同類和相近工程的設計和施工經驗

4.2. 設計原則

(1) 噪聲綜合治理工程措施的實施不得影響及改變工藝的使用功能要求；

(2) 指標的設計值應在滿足噪聲排放要求的前提下，盡量采用經濟性的措施；

(3) 所用的工程材料應采用環保、無毒、防火型材料；

(4) 設計方案要求在保證降噪效果的前提下，盡量采用可操作性強，施工簡單、安全的工藝；

(5) 設計在保證聲學效果的同時，盡量使用美學設計，使降噪的工程設施能較好的與所處環境相融合，達到較好的景觀效果

5. 噪聲分析

噪聲主要來自下列噪聲源：

1、風機空氣動力性噪聲：

風機空氣動力性噪聲包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。風機空氣動力性噪聲通過進氣口、排氣口、風機殼體三種途徑影響室內外環境。

2、電動機噪聲 　　

電動機噪聲主要包括：由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。

3、管道噪聲

進氣管道和排氣管道噪聲，包括在管道中傳遞的離心風機空氣動力性噪聲和管道再生噪聲，這些噪聲經管道壁向外輻射。管道再生噪聲分為機械性振動噪聲和空氣動力性渦流噪聲。機械性振動噪聲是管壁、閥門部件在高速氣流撞擊下，以及高強度風機空氣動力性噪聲作用下受迫振動時產生的噪聲；渦流噪聲是氣體在管道中流動受到擾動時產生的噪聲，氣體在管道中呈湍流狀態，在管道截面變化處、急劇拐彎處、節流閥門處均產生渦流噪聲。

6. 治理方案

針對風機低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

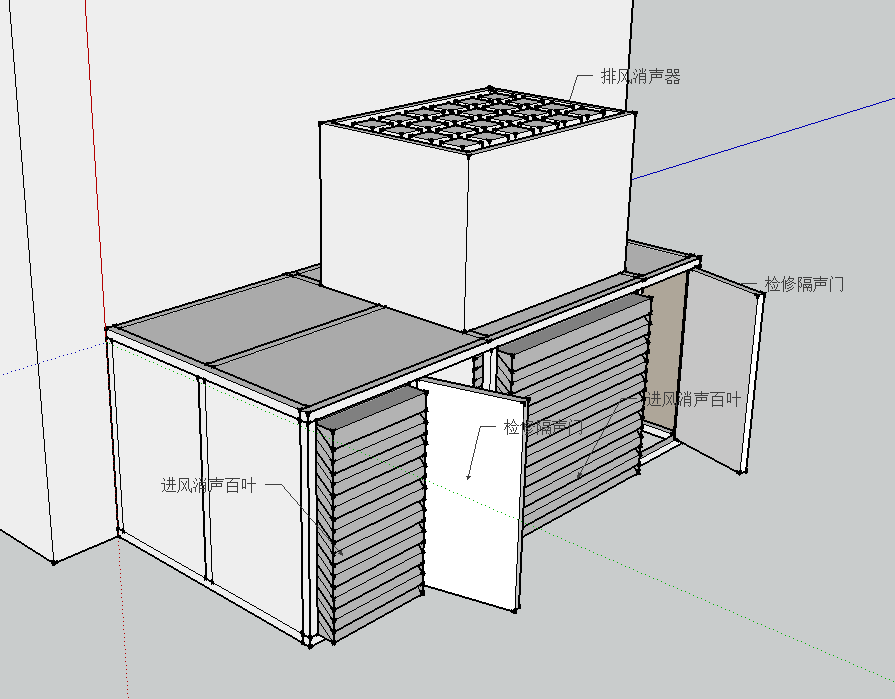

1. 經過計算分析，此次降噪工程降噪量大約為12dB，降噪量較大，我司在經過內部研究分析后決定采用隔聲罩形式，減弱對周?chē)暛h(huán)境的影響，隔聲罩尺寸為2450*5200*1950（h）mm。風機出風口處安裝一臺排風消聲器，消聲器尺寸為1700*2300*1500（h）mm。另外為了便于檢修，設計2樘檢修門，檢修門尺寸為900*1790（h）mm，降噪示意圖如下：

7. 避免降噪設施對設備運行環境影響的細節處理

1. 散熱影響：離心風機機組在設置隔聲罩后，隔聲罩與機組之間形成一個密閉空間，故風機的排風散熱就是一個需要考慮的問題了，為此在隔聲罩體外設計兩個進風消聲百葉消聲，兩個消聲百葉的尺寸分別為400*2000*1760（h）mm，400*1000*1760（h）mm。

2. 維護影響：為解決離心風機機組的日常維護，我司設計的隔聲罩是模塊化安裝，設備大檢時，可以拆除。

3. 防雨措施：吸音棉被雨水浸泡后將完全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。

 9. 工期及售后服務承諾

1. 工程總工期為15天；工程質保期為十二個月；

2. 服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。

3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
